ZD1616L控制器核心自动化系统

采用ZD1616L控制器核心的自动化系统

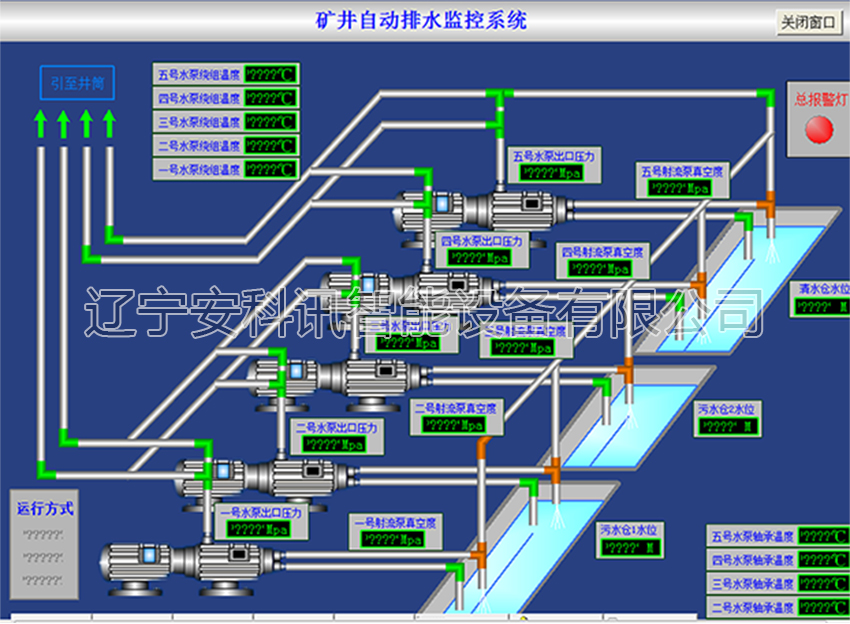

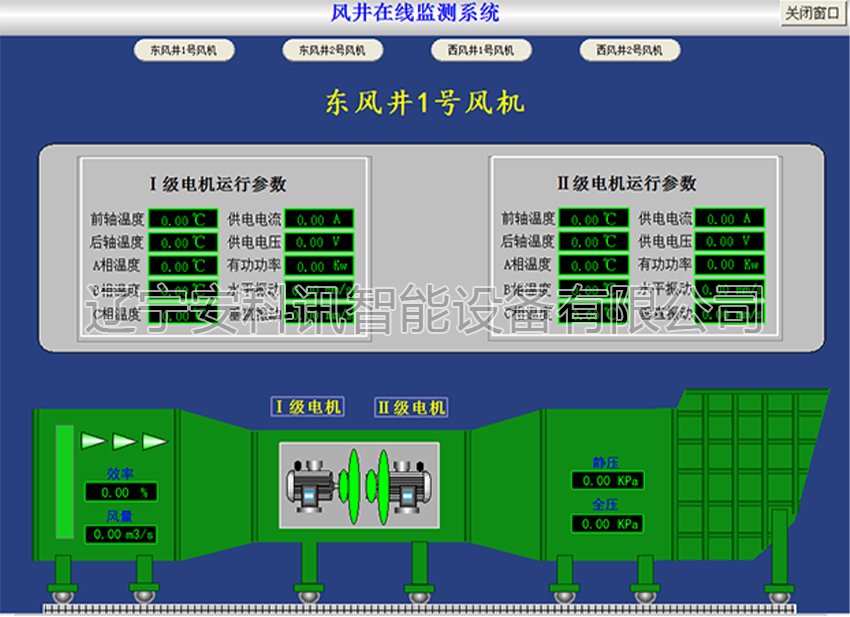

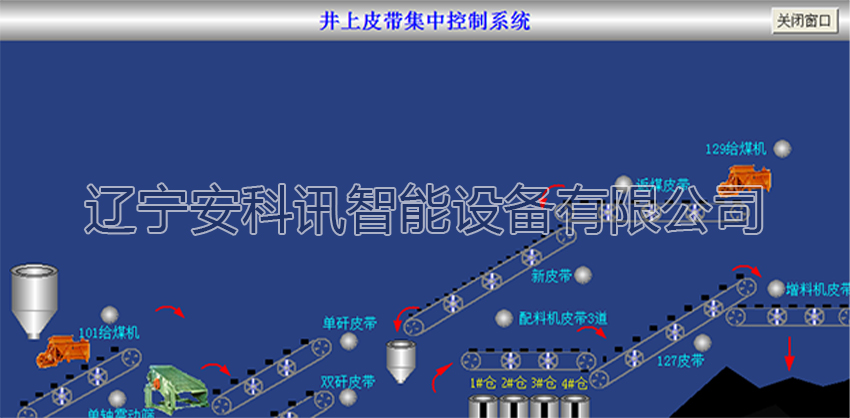

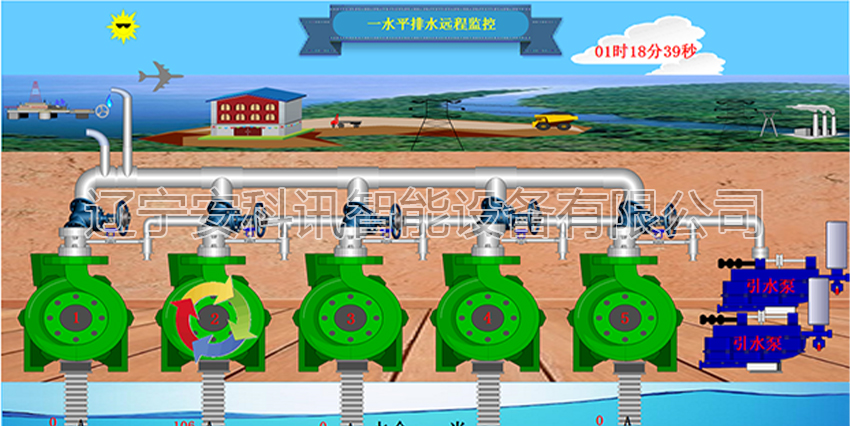

煤矿用自动化排水系统、压风机自动化监控系统、主要通风机自动化监控系统、皮带机自动化监控系统、瓦斯抽排泵站自动化监控系统均采用我公司自主研发的ZD 1616L控制器为核心部件，运行方式采用优化后的“分布系统式”为总体设计基础，确保在网络或上位机故障异常情况下现场核心控制器能够转为全自动工作模式,不影响自动控制功能。

ZD1616L控制器集合了可编程控制器、可编程控制器I/O接口、上位机、环网交换机所以功能，集成度高，功能强大，运行稳定可靠。与目前国内、外工业控制系统相比较具有安装调试简便，设备体积小便于运输，布线量小，维护量小，易扩展，便于升级和扩容，传输速率高，可撘驳其它数字化设备（比如视频系统、语音调度系统、其它工业控制系统等）构成整体工业自动化平台。

ZD1616L控制器是一款同时支持 Modbus TCP、Modbus UDP、Modbus RTU、Modbus ASCII协议的 16 路开关量输入、16 路开关量输出 、16路频率输入、16路电流输入、16路电压输入、16路电流输出、16路电压输出的功能。可扩展至160路并可多台远距离多台组成一台中心控制器，也可使一台中心控制器本地分成多台控制器，具备脱离上位机自我诊断运行的以太网设备。

该控制器具有网络交换机功能，双千兆光口可级联并带8个百兆电口。可建立千兆工业以太网平台，以供解决其它工业联网设备系统化（列如：视频监控系统、各种工业自动化独立系统入网整合、建立手机app平台基础等）。

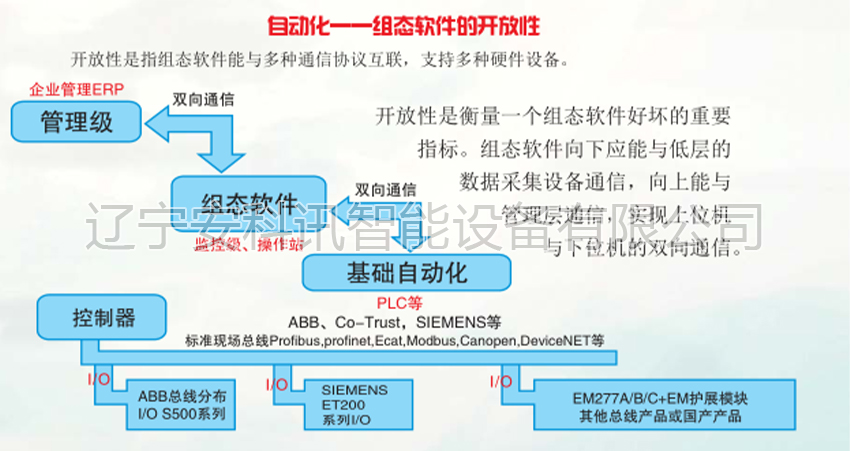

该控制器的网络链路接口采用国际通用的 Modbus TCP/UDP 作为通讯协议，可以直接和带网络接口的 HMI 及组态软件对接使用。也可自己与上位机实现 Modbus 主站协议来控制我们的控制器。该控制器的串行链路接口采用可选的 Modbus RTU、Modbus ASCII 作为通讯协议。可以与各类组态软件无缝结合。

可通过网页直接控制ZD1616L控制器输出端口。

ZD1616L控制器支持 web plc 功能，可以通过网页登陆并进行简单的逻辑配置，就可以实现复杂的 PLC 功能。

功能特点

1）比传统的plc和电脑+I/O 控制卡结构功能更多，工作更稳定可靠。

2）10/100M 自适应双以太网接口。

3）支持 AUTO MDI/MDIX，无需交支持 AUTO MDI/MDIX，无需交叉。

4）波特率支持范围：110 至 115200。

5）支持 PC 端虚拟串口模式。

6）可跨越网关，交换机，路由器。

7）参数设置 TCP 保活探测功能可有效检测 TCP 连接是否正常。

8）网络协议：TCP，DHCP，UDP，ICMP，UPNP，HTTP，ARP，Modbus tcp/udp，SNMP等。

9）内建以太网 WEB 服务器易于实现远程访问和配置。

10）实用化设计，简化部署难度。

11）多台主机可远距离合机、一台主机可分成多台主机单独运行、主机软硬件可自身冗余。

12）RS485 通讯接口，支持 Modbus RTU, Modbus ASCII 协议。

13）RJ45 通讯接口，支持 Modbus TCP/UDP 协议。

14）RS232 通讯接口，方便设备的开发、维护。

15）RS485 通讯接口与RJ45 通讯接口两种协议可同时传输（终端冗余功能）。

典型应用

基于Internet的物联网+、智能家居、智能化，安防系统设计；

网络化集中控系统设计（例如：工矿自动化、农业自动化等）

网络化数据采集和现场控制（例如：门禁、考勤管理、车库管理等）；

智能园区相关设备(视频监控、三表数据采集、保安防盗系统等)；

交通控制信号网络系统设计。

系统比较

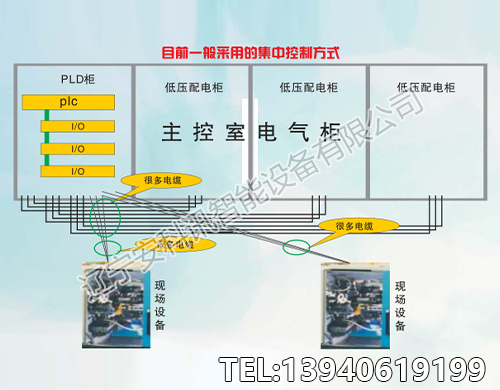

1、传统集控系统

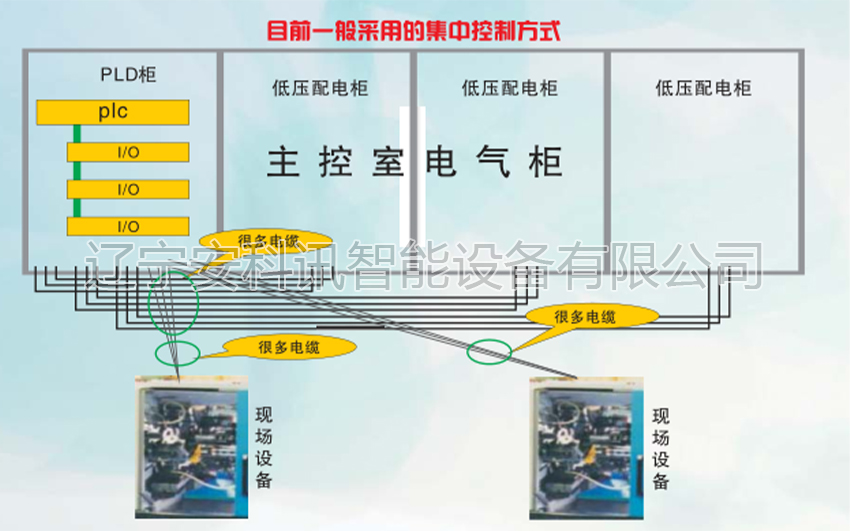

目前一般的控制系统基本都采用集中控制方式（如图所示）。即将现场的检测信号、控制信号通过专用电缆进行采集传输，再通过PLC I/O接口转换后提供给PLC及上位机处理。

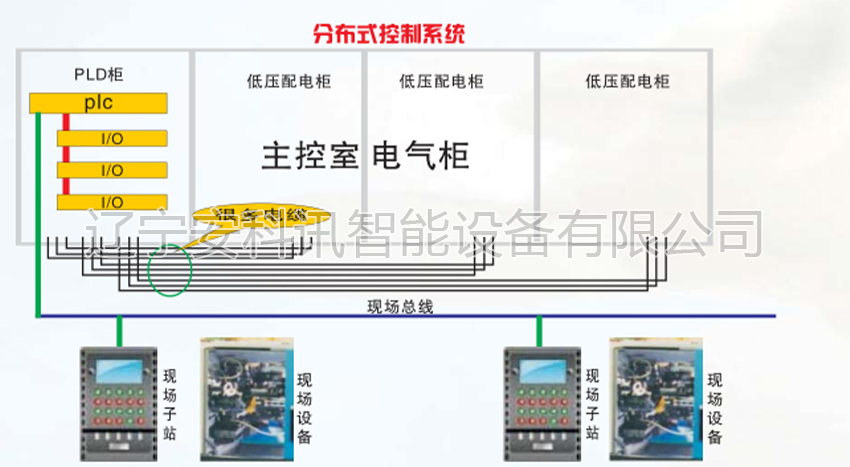

2、传统分布式控制系统

分布式控制系统是根据工艺要求及设备特点在设备相对集中的地点安装现场级子站，然后通过现场总线将现场主站与主控室的主控器连接起来(如上图所示)这种方式有利于施工，降代工程造价，提高系统可靠性。但是网络或上位机出现问题后系统不能独立运行。

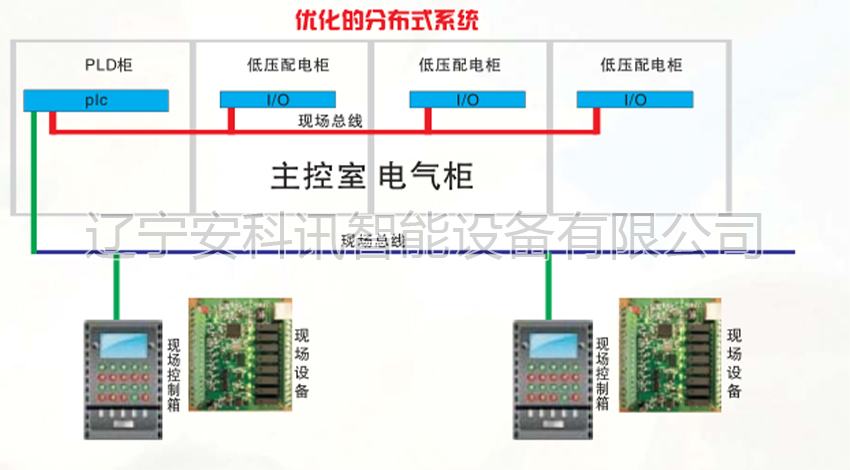

3、优化后的分布式系统

针对对上两种方案所存在的优缺点我公司对公布式系统进行了优化核心部件选用自主研发的ZD1616L型控制器，该控制器具有以太网和分布式控制功能，既优化后的分布式控制系统是在原分布式控制系统上将现场检查信号及控制信号连接采用总线方式，实现就地和远程同步采集、分析、冗余处理，以现场处理优先大大提高系统的可告性，保证设备自动化安运行，同时克服了小型PLC不具备分布总线通讯功能而造成的工程造价高的问题。布线简单，可靠性高，便于维护，易护展，并且可以实现物联网+功能、即实现远程终端分权限的控制、维护、预警等功能。
