煤矿瓦斯泵站远程控制系统

■ 煤矿瓦斯泵站远程控制系统概述

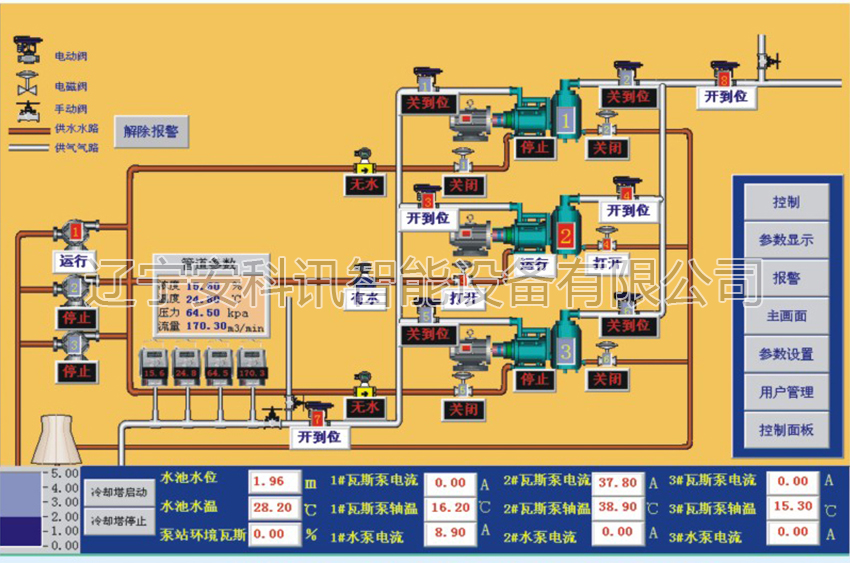

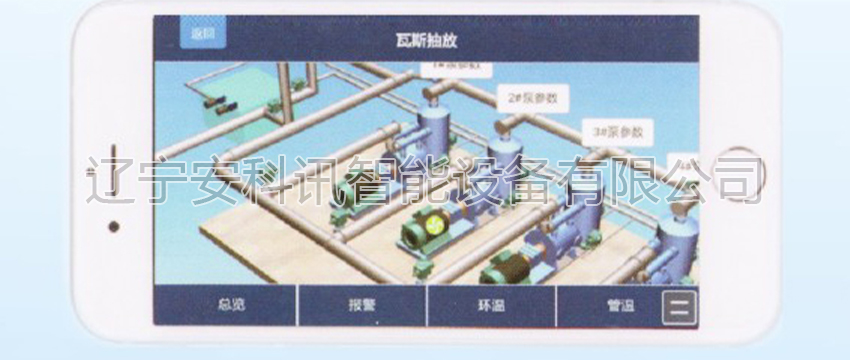

矿井瓦斯抽放监控系统用于监测瓦斯抽放中的抽放管道参数、瓦斯抽放泵参数、供水、供电参数，计算出瓦斯抽放的标况混量和标况纯量，给出日、月以及年度的分析报表，并按工艺以及应急处理流程控制各节点设备，实现对瓦斯、泵、水泵、泵房风机、冷却塔、排气扇、管道电动阀门和照明等设备的自动控制；该系统由监控主机、分站及电源箱、显示控制柜、防爆PLC控制箱、管道参数传感器、环境参数传感器及供水参数传感器等组成。对井上、下抽采管道内气体的流量、温度、压力、甲烷浓度、一氧化碳浓度等进行连续监测，换算成标准状态下的混合瓦斯流量和纯流量，并计算出累计抽放量。

■ 主要技术参数

●  传输方式

以太网：TCP/IP，传输速率10/100/1000 Mbit/s；

RS485：CARIBUS或MODBUS-RTU，波特率1200～115200 bit/s。

●  输入信号

模拟量输入：1～5 mA，4～20 mA，PT100，频率，RS485；

开关量输入：触点信号。

●  输出控制：无源接点，继电器接点，RS485。

●  管道监测参数

管道流量：0-800 m3/min；

管道压力：测量范围为-100～+100 kPa；

管道瓦斯浓度：测量范围0～100% CH4；

管道温度：0～100°C。

●  控制响应时间：<1 s。

●  传感器防护等级：IP65。

●  传感器安全等级：Ex ia/dia。

●  抗电磁干扰能力：

3级静电放电抗扰度试验(评价等级为A)；

2级射频电磁场辐射抗扰度试验(评价等级为A)；

3级电快速瞬变脉冲群抗扰度试验(评价等级为A)；

3级浪涌(冲击)抗扰度试验(评价等级为为A).

■ 系统功能及特点

●  对井上、下抽采管道内气体的流量 、温度、压力、甲烷浓度、 一氧化碳浓度等进行连续监测，换算成标准状态下的混合;

●  瓦斯流量和纯流量，并计算出累计抽放量;

●  对抽放泵、循环水、瓦斯浓度以及阀门开闭状态等进行监测;

●  能实现一键流程控制，根据工艺流程自动启动、停止，或者 切换抽放泵;。

●  具有自诊断功能，可对系统运行中的控制器 、分站、电源、传感器、软件自动检测;

●  可通过 ZJK 型智能一体化阀门调节瓦斯抽采支管路的流量和负 压，实现抽采效率极大化;

●  系统软件具备OPC过程控制通用接口，与矿井综合自动化平台无缝接入，真正实现数据共享。
